Vsakovací tunel Graf

Detailní popis produktu

V aktuálním suchém období se jedná o nejvhodnější řešení pro vsakování a zadržování dešťové vody u rodinných domů. Vsakovací tunel Graf je vyrobený z recyklovaného polypropylénu, který je neškodný spodní vodě a šetrný k životnímu prostředí. Speciálně vyvinutý systém je konstruován pro dlouhodobé zatížení cca 3,5 t/m² do malých hloubek pod povrch a to jak pod odstavné, tak parkovací plochy. Vsakovací systém je složen z jednoho nebo více tunelových modulů a dvou koncových desek na řadu. Vysoký vsakovací výkon zabezpečuje trvalé vsakování až ze tří stran. Jeden modul vsakovacího systému nahradí 800 kg štěrku a až 36 m drenážních trubek. Instalace modulů je snadná, rychlá a velice variabilní. Tunel můžete snadno prodlužovat a vytvářet potřebné zadržovací objemy.

Video: použití vsakovacího tunelu

• Nejvhodnější řešení pro vsakování a zadržování dešťové vody
• Zadržuje až 3 x větší objem než štěrkový rigol

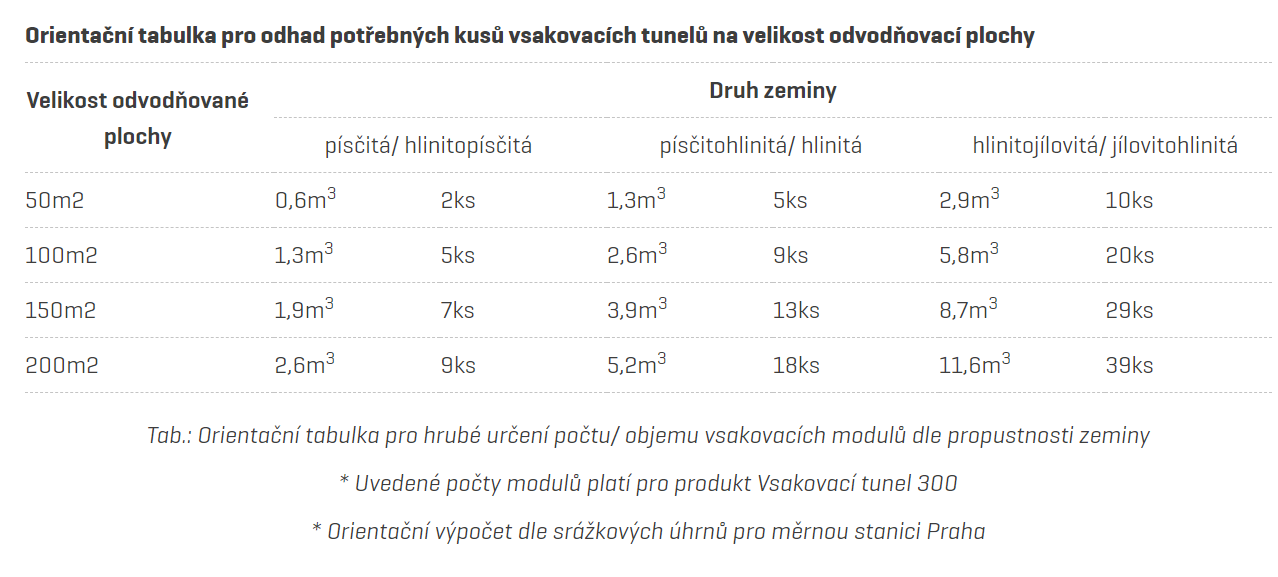

• Jednoduché dimenzování
• Dlouhodobé až 3,5 t/m²
• Snadná montáž
• Neškodný spodní vodě a šetrný k životnímu prostředí

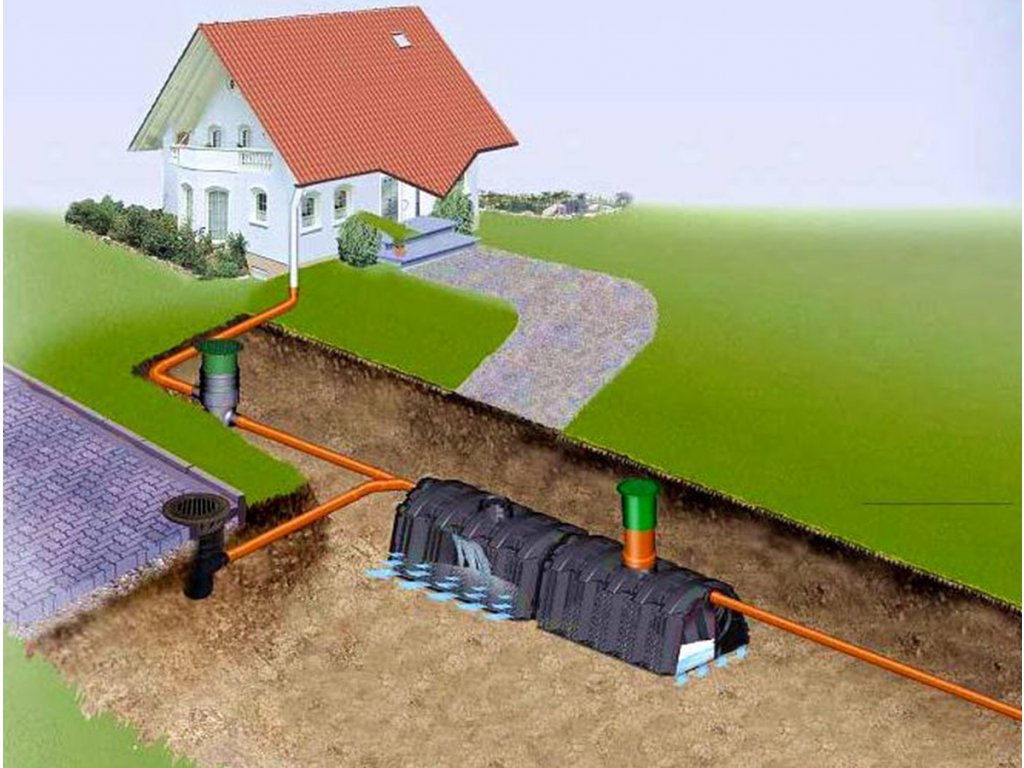

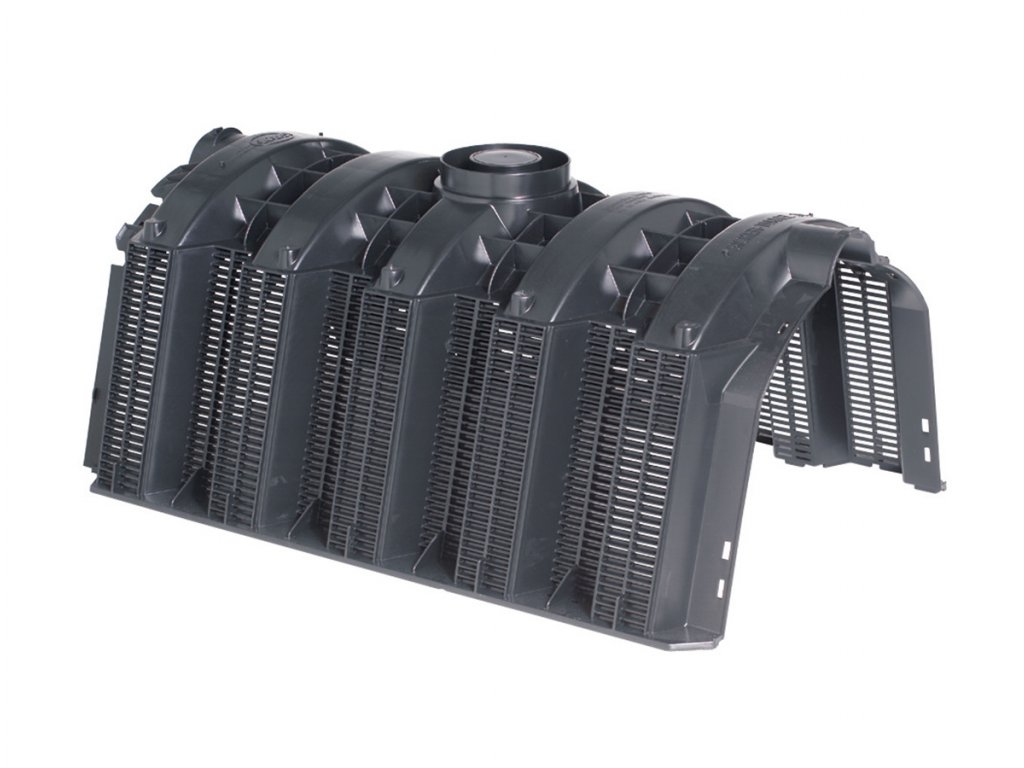

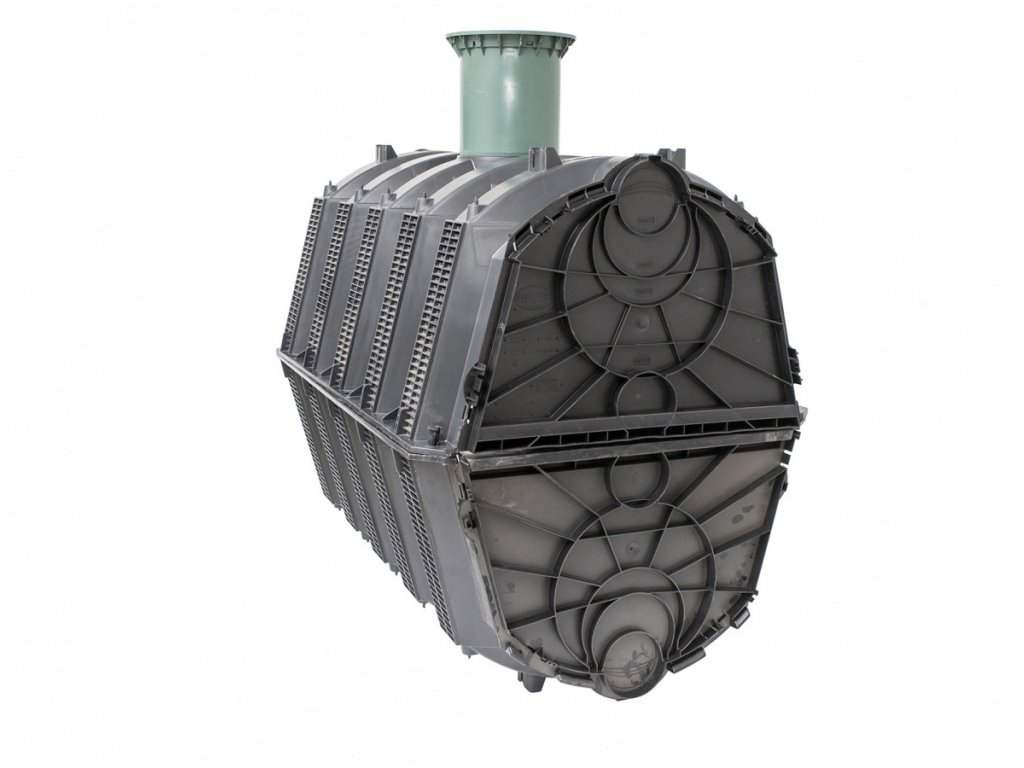

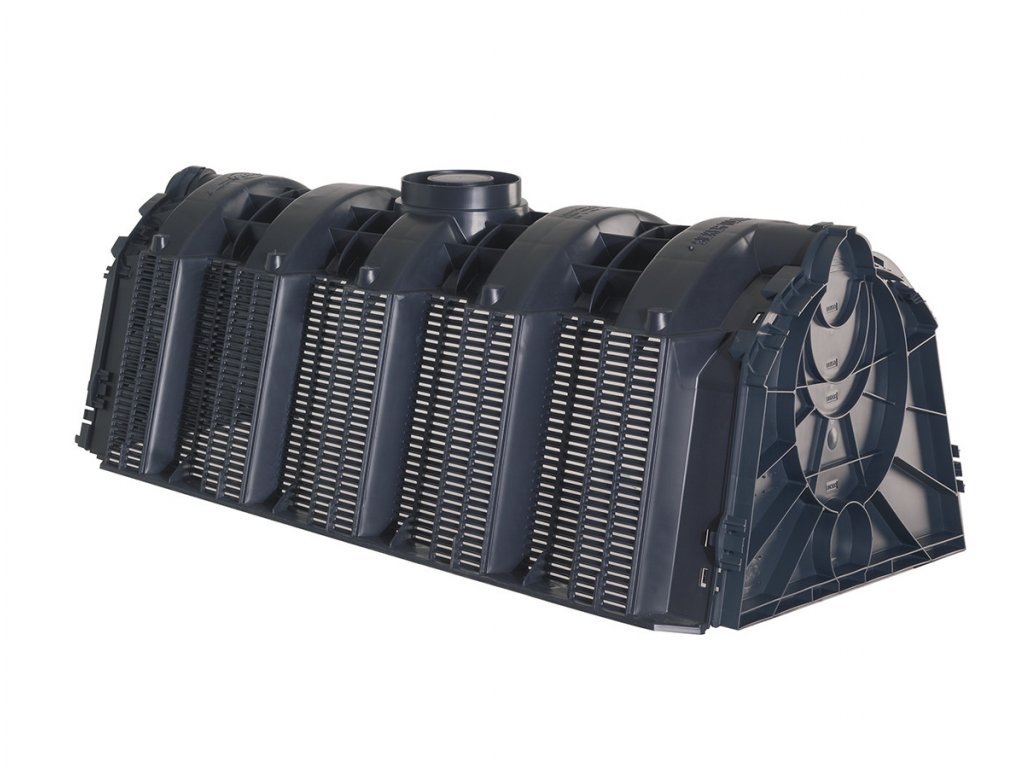

Foto: Vsakovací tunel Graf

Instalace:

Volba polohy:

Od budov, jež nemají odizolované sklepní prostory, musí být odstup min. 6 m. Z hlediska nejefektivnější funkce vsakovacích tunelů je třeba jejich umístění min. 1 m od hladiny spodní vody a od stromů se jejich vzdálenost musí rovnat min. průměru, kterého dorůstá jeho koruna.

Napojení větracích trubek:

Umisťuje se vždy po 50 ks tunelů za sebou. Shora označené perforací se vyřízne otvor, do kterého se zasune trubka min. 200 mm hluboko. Na poslední ks tunelu lze umístit odvětrání do čela modulu. Odvětrání musí odpovídat průměru přívodní trubky.
